詳細情報 |
|||
| 条件: | 新しい | 機械タイプ: | 溶接ロボット |
|---|---|---|---|
| 適当な企業: | ホテル、衣服の店、建築材料の店、機械類の修理工場、製造工場、食糧及び飲料の工場、農場、レストラン、家の使用、小売り、食料品店、プリント ショップ、建築工事、エネルギー及び鉱山、食糧及び飲料の店、広告C | ショールームの位置: | どれも |
| ビデオ出て行点検: | 提供される | 機械類のテスト レポート: | 提供される |
| 販売のタイプ: | 通常のプロダクト | 中心の部品の保証: | 1年 |
| 中心の部品: | PLCの圧力容器、ギヤ | 保証: | 1年 |
| 主セリング・ポイント: | 有名なブランドPLC | 重量（KG）: | 321 |
| 電圧: | 200-600 V | 現在: | 40 |
| 評価される使用率: | 60% | 使用法: | 、溶接のために溶接する |
| 売り上げ後のサービスは提供した: | FD-V86軸溶接ロボットアームrOTC | タイプ: | ロボット |
| モデル: | FD-V8 | 範囲: | 3508mm |
| ペイロード: | 4kg | 位置の反復性RP （mm）: | 0.08 |
| 軸: | 7 | 製品名: | OTCの溶接ロボット |
| 重量: | 321kg | 港: | 上海 |
| ハイライト: | 6つの軸線によって使用される溶接ロボットMag Tig,OTCはアーク溶接のロボットを使用した,4kgペイロードによって使用される溶接ロボット |
||
製品の説明

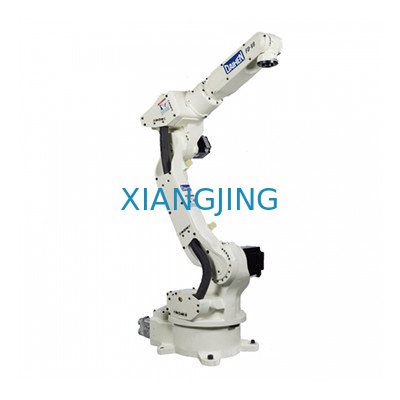

DM350溶接の源のOTCのための使用されたアーク溶接のロボットFD-V8 6軸線mag tigミグ溶接のロボット
特徴:
- 企業で最高速度、サイクル時間が原因で減らされる。
- 細くされた低い腕および半径を回すことを減らされる
- ジグまたは工作物との干渉の回避。
- 同調供給の溶接に必要なすべてのケーブルはまた低い腕で造られる。
製品の説明:
| 指定 | 価値 |
|---|---|
| 斧の数 | 6 |
| 最高のペイロード容量 | 8つのkg |
| 定位置反復性 | ± 0.08 mm |
| ドライブ容量 | 3016 W |
| 働く範囲、腕、J1 （回転） | ± 170° （±50°） |
| 働く範囲、腕、J2 （低い腕） | - + 90°への155° |
| 働く範囲、腕、J3 （上椀） | - 170°への+ 190° |
| 働く範囲、手首、J4 （振動） | ± 180° |
| 働く範囲、手首、J5 （曲がること） | - 50°への+ 230° |
| 働く範囲、手首、J6 （ねじれ） | ± 360° |
| 最高の速度、腕、J1 （回転） | 4.19 rad/s （240°/s） （3.32 rad/s （190°/s） |
| 最高の速度、腕、J2 （低い腕） | 4.19 rad/s （240°/s） |
| 最高の速度、腕、J3 （上椀） | 4.01 rad/s （230°/s） |
| 最高の速度、手首、J4 （振動） | 7.50 rad/s （430°/s） |
| 最高の速度、手首、J5 （曲がること） | 7.50 rad/s （430°/s） |
| 最高の速度、手首、J6 （ねじれ） | 11.00 rad/s （630°/s） |
| 手首の負荷、正当な時、J4 （振動） | 17.6のN*m |
| 手首の負荷、正当な時、J5 （曲がること） | 17.6のN*m |
| 手首の負荷、正当な時、J6 （ねじれ） | 7.8 N*m |
| 手首の負荷、正当な慣性モーメント、J4 （振動） | 0.43のkg*mの² |
| 手首の負荷、正当な慣性モーメント、J5 （曲がること） | 0.43のkg*mの² |
| 手首の負荷、正当な慣性モーメント、J6 （ねじれ） | 0.09のkg*mの² |
| 腕操作の横断面区域 | 3.11 mの² x 340° |
| 包囲された条件 | 0~45°C、20 | 80% RH （凝縮無し） |
| 固まり | 140のkg |
| 上椀のペイロード容量 | 10のkg |
| 設置タイプ | 床/天井/壁 |
| ペンキ色 | 白（Munsell表示法10GY 9/1） |
私達のFD-V8 6軸線のロボットはアーク及びティグ溶接の空気血しょう切断のために適しているおよび材料処理の適用。
ロボット マニピュレーター
•独自に連結された腕を搭載する広い働く範囲を提供する
•すべてのOTC DAIHENのブランドの溶接の電源が付いている継ぎ目が無いデジタル関係
•改善された振動抑制制御は滑らかなロボット動きを提供する
•アーク溶接のための作り付けの機械衝撃センサー
•単一の源の技術–全部品はOTC Daihenによって製造される
•非常に多目的な設計は多くの適用を支える
FD11ロボット コントローラー
•Windows XPはオープン・アーキテクチャを基づかせていた
•大きい記憶容量および40の入力/40の出力制御信号
•高度PLC機能はによって直接編集する梯子の図表を教えるペンダントを可能にする
•ネットワークの機能–イーサネット、DeviceNetおよびPROFIBUSの関係に接続する（付加的なハードウェアを要求するかもしれない）
ペンダントを教えなさい
•アイコン表示は速く及び容易な教授で助ける
•LEDのバックライト65536のカラー ディスプレイが付いている640×480 VGA色スクリーン
•3位置はスイッチを提供する高められた安全を可能にする
•複数のスクリーン機能はユーザーが4つまでのスクリーンを同時に見ることを可能にする
•完全な使用説明書との画面上の助け機能
•揺れのダイヤル操作を用いる標準的なタッチ画面の表示
製品イメージ
